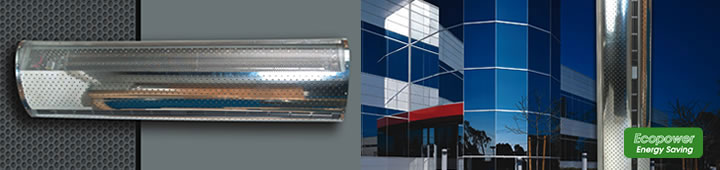

Thermoscreens. Тепловые завесы Designer PHV


Cерия Designer PHV

Технические данные  | Технические данные для вертикальной установки

  • Возможен как вертикальный, так и горизонтальный монтаж
  • Максимальная высота установки завес Designer PHV при горизонтальном монтаже — 3,5 м
  • Максимальная ширина дверного проема для завес Designer PHV при вертикальном монтаже – 2,5 м
  • Сделана из отполированной нержавеющей стали высшего качества
  • Пульт Ecopower входит в стандартную комплектацию завес с водяным подогревом (энергосберегающее исполнение), оснащенных 3-ходовым клапаном
  • Существует исполнение без подогрева, с электроподогревом и водяным подогревом
  • Тангенциальные вентиляторы


Применение

Завесы серии Designer можно устанавливать как горизонтально, так и вертикально. Данные модели прекрасно впишутся в интерьер помещения.

Характеристики

Данные модели изготовлены из высококачественной нержавеющей стали; по желанию заказчика корпус может быть выполнен в любом цвете стандарта RAL. В завесах серии Designer PHV используется технология поперечного воздушного потока, которая обеспечивает равномерную скорость воздуха по всей длине воздухораспределительной решетки. Скорость вентилятора регулируется при помощи опционального контроллера.

Датчики управления

Электрические и водяные завесы идут в комплекте с экономичным контроллером Ecopower, электронным трехходовым клапаном, встроенным дистанционным термостатом и экраном, с помощью которого осуществляются другие функции управления (такие, как BMS)

Cерия Designer PHV

монтажная высота максимум 3.5 м

Модели Габаритные
размеры
модели
(мм)
Частота
источника
питания
(50 Гц)
Выходное
сопроти-
вление
(кВт)
Сила
тока (A)*
на фазу
Макс.
скорость
(м/с)
Макс.
объем
воздуха
(м³/час)
Масса
(кг)
дБ(А)
на 3
м
Без подогрева
PHV D1000A 1260(l) х 500(d) х 350(h) 230V~1P&N - 1.5 11.0 2050 54 59
PHV D1500A 1722(l) х 500(d) х 350(h) 230V~1P&N - 2.0 11.0 3645 67 60
PHV D2000A 2355(l) х 500(d) х 350(h) 230V~1P&N - 2.9 11.0 4145 93 61
С электроподогревом
PHV D1000E 1260(l) х 500(d) х 350(h) 400V~3P&N 6/12 18.7 10.5 1870 57 59
PHV D1500E 1722(l) х 500(d) х 350(h) 400V~3P&N 9/18 27.9 10.5 3325 71 60
PHV D2000E 2355(l) х 500(d) х 350(h) 400V~3P&N 12/24 37.5 10.5 3780 99 61
С водяным подогревом
PHV D1000W 1260(l) х 500(d) х 350(h) 230V~1P&N 12 1.3 9.5 1710 61 59
PHV D1500W 1722(l) х 500(d) х 350(h) 230V~1P&N 18 1.8 9.5 2730 82 60
PHV D2000W 2355(l) х 500(d) х 350(h) 230V~1P&N 24 2.7 9.5 3455 107 61

Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.


Cерия Designer PHV Vertical

максимально эффективная ширина 2.5m

Модели Габаритные
размеры
модели
(мм)
  Частота
источника
питания
(50 Гц)
Выходное
сопроти-
вление
(кВт)
Сила
тока
(A)* на
фазу
Макс.
скорость
(м/с)
Макс.
объем
воздуха
(м³/час)
Масса
(кг)
дБ(А)
на 3
м
Без подогрева
PHV D1000A V 1260(l) х 500(d) х 350(h) 230V~1P&N - 1.5 11.0 2050 54 59
PHV D1500A V 1722(l) х 500(d) х 350(h) 230V~1P&N - 2.0 11.0 3645 67 60
PHV D2000A V 2355(l) х 500(d) х 350(h) 230V~1P&N - 2.9 11.0 4145 93 61
PHV D2500A V
(Stacked Unit)
2972(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
230V~1P&N - 1.5
2.0
11.0 2050
3645
121 62
PHV D3000A V
(Stacked Unit)
3619(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
230V~1P&N - 1.5
2.9
11.0 2050
4145
147 63
С электроподогревом
PHV D1000E V 1260(l) х 500(d) х 350(h) 400V~3P&N 6/12 18.7 10.5 1870 57 59
PHV D1500E V 1722(l) х 500(d) х 350(h) 400V~3P&N 9/18 27.9 10.5 3325 71 60
PHV D2000E V 2355(l) х 500(d) х 350(h) 400V~3P&N 12/24 37.5 10.5 3780 99 61
PHV D2500E V
(Stacked Unit)
2972(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
400V~3P&N 6/12
9/18
18.7
27.9
10.5 1870
3325
146 62
PHV D3000E V
(Stacked Unit)
3619(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
400V~3P&N 6/12
12/24
18.7
37.5
10.5 1870
3780
177 63
С водяным подогревом
PHVD1000W V 1260(l) х 500(d) х 350(h) 230V~1P&N 12 1.3 9.5 1710 61 59
PHVD1500W V 1722(l) х 500(d) х 350(h) 230V~1P&N 18 1.8 9.5 3040 82 60
PHVD2000W V 2355(l) х 500(d) х 350(h) 230V~1P&N 24 2.7 9.5 3455 107 61
PHVD2500W V
(Stacked Unit)
2972(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
230V~1P&N 12
18
1.3
1.8
9.5 1710
3040
128 62
PHVD3000W V
(StackedUnit)
3619(l) х 500(d) х 350(h) Top Air Curtain
Bottom Air Curtain
230V~1P&N 12
24
1.3
2.7
9.5 1710
3455
156 63

Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
