Thermoscreens. Тепловые завесы PHV DXE (Mr. Slim)


Cерия PHV DXE (Mr. Slim)

Технические данные  | Технические данные для встраиваемой установки

  • Инвертерная технология позволяет добиться высокоэффективного использования энергии
  • Сокращение на 67 % выделения CO2
  • Значительное снижение эксплуатационных расходов
  • Простой монтаж
  • Тангенциальные вентиляторы

Применение

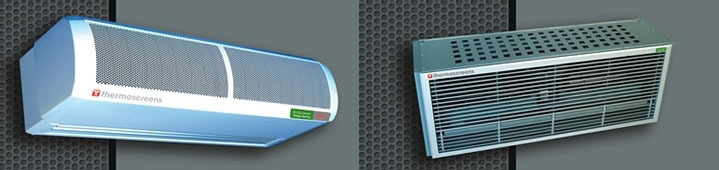

Завесы серии PHV DXE предназначены как для монтажа на поверхности, так и для встраиваемой установки.

Описание воздушных завес

Модель PHV DXE (монтаж на поверхности) имеет обтекаемый стальной корпус, с торцов которого установлены пластиковые боковые панели такого же цвета. Перфорированные воздухозаборные решетки выполнены в таком же цвете, как и сама завеса (стандартно – цвет RAL 9010). При встраиваемом исполнении завеса оснащается единой решеткой для забора и подачи воздуха. Усовершенствованная аэродинамическая конструкция обеспечивает оптимальную подачу воздуха, а тангенциальные вентиляторы создают равномерную воздушную защиту.

Тепловой насос

Воздушные завесы PHV DXE оснащены специальной материнской платой компании Mitsubishi Electric и могут легко совмещаться с оборудованием Mr. Slim and Zubadan. Система работает совместно без потери качества.

Тепловой коэффициент/Эффективность

Эффективность комбинированной системы была определена независимым комитетом по исследованию строительных объектов (BRE). Согласно исследованиям, тепловой коэффициент достигает 3.7. Он может изменяться от 2.4 до 3.7 в зависимости от внешней температуры и режима работы.

Cерия PHV DXE (Mr. Slim)

Модели Габаритные
размеры
модели
(мм)
Частота
источника
питания
(50 Гц)
Выходное
сопротивление
(кВт)
Сила
тока
(A)
Скорость
(м/с)
Oбъем
воздуха
(м³/час)
Масса
(кг)
дБ(А)
на 3
м
Электрические элементы для разморозки не используются
PHV1000DXE NT HO 1196 х 377 х 255 230V~1P+N+E 8.6 1.3 9.0 1400 39 56
PHV1500DXE NT LO 1746 х 377 х 255 230V~1P+N+E 10.1 1.8 9.0 2500 59 58
PHV1500DXE NT HO 1746 х 377 х 255 230V~1P+N+E 14.4 1.8 9.0 2600 60 58
PHV2000DXE NT LO 2296 х 377 х 255 230V~1P+N+E 14.1 2.7 9.5 3300 78 59
PHV2000DXE NT HO 2296 х 377 х 255 230V~1P+N+E 21.3 2.7 9.0 3130 80 59
Используются электрические элементы для разморозки
PHV1000DXE NT HO 1196 х 377 х 255 400V~3P+N+E 8.6 7.8 9.0 1400 39 59
PHV1500DXE NT LO 1746 х 377 х 255 400V~3P+N+E 10.1 12.7 9.0 2500 59 58
PHV1500DXE NT HO 1746 х 377 х 255 400V~3P+N+E 14.4 12.7 9.0 2600 60 58
PHV2000DXE NT LO 2296 х 377 х 255 400V~3P+N+E 14.1 15.7 9.5 3300 78 59
PHV2000DXE NT HO 2296 х 377 х 255 400V~3P+N+E 21.3 15.7 9.0 3130 80 59

Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.


PHV DXE RECESSED

Модели Габаритные
размеры
модели
(мм)
Частота
источника
питания
(50 Гц)
Выходное
сопротивление
(кВт)
Сила
тока
(A)
Cкорость
(м/с)
Oбъем
воздуха
(м³/час)
Масса
(кг)
дБ(А)
на 3
м
Электрические элементы для разморозки не используются
PHV1000DXE R HO 1150 х 436 х 296 230V~1P+N+E 8.6 1.3 9.0 1400 45 56
PHV1500DXE R LO 1650 х 436 х 296 230V~1P+N+E 10.1 1.8 9.0 2500 66 58
PHV1500DXE R HO 1650 х 436 х 296 230V~1P+N+E 14.4 1.8 9.0 2600 67 58
PHV2000DXE R LO 2240 х 436 х 296 230V~1P+N+E 14.1 2.7 9.5 3300 85 59
PHV2000DXE R HO 2240 х 436 х 296 230V~1P+N+E 21.3 2.7 9.0 3130 88 59
Используются электрические элементы для разморозки
PHV1000DXE R HO 1150 х 436 х 296 400V~3P+N+E 8.6 7.8 9.0 1400 45 56
PHV1500DXE R LO 1650 х 436 х 296 400V~3P+N+E 10.1 12.7 9.0 2500 66 58
PHV1500DXE R HO 1650 х 436 х 296 400V~3P+N+E 14.4 12.7 9.0 2600 67 58
PHV2000DXE R LO 2240 х 436 х 296 400V~3P+N+E 14.1 15.7 9.5 3300 85 59
PHV2000DXE R HO 2240 х 436 х 296 400V~3P+N+E 21.3 15.7 9.0 3130 88 59

Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.


Тепловой насос MR. SLIM

Модели Mr Slim Outdoor Unit линия нагнетания (газ) жидкостная линия максимальная
длина
трубопровода
длина (M)
максимальная
длина
трубопровода
высота (M)
PHV1000DXE HO PUHZ-RP71VHA4 5/8 in. 3/8 in. 50 30
PHV1500DXE LO PUHZ-RP71VHA4 5/8 in. 3/8 in. 50 30
PHV1500DXE HO PUHZ-RP140VKA/YKA 5/8 in. 3/8 in. 50 30
PHV2000DXE LO PUHZ-RP100VKA/YKA 5/8 in. 3/8 in. 50 30
PHV2000DXE HO PUHZ-RP200YKA 1 1/8 in. 3/8 in. 100 30
